螺桿式壓縮機又稱螺桿式壓縮機，分為單螺桿壓縮機和雙螺桿壓縮機。單螺桿壓縮機是法國辛恩公司于20世紀70年代的時候開發的。由于其結構更加合理，很快被應用到國防領域，受到發達國家的保護。雙螺桿壓縮機是由德國人H .克里加于1878年提出的，直到1934年瑞典皇家理工學院的A.Lysholm才建立了螺桿壓縮機的SRM技術，開始在工業上應用，并取得了快速發展。

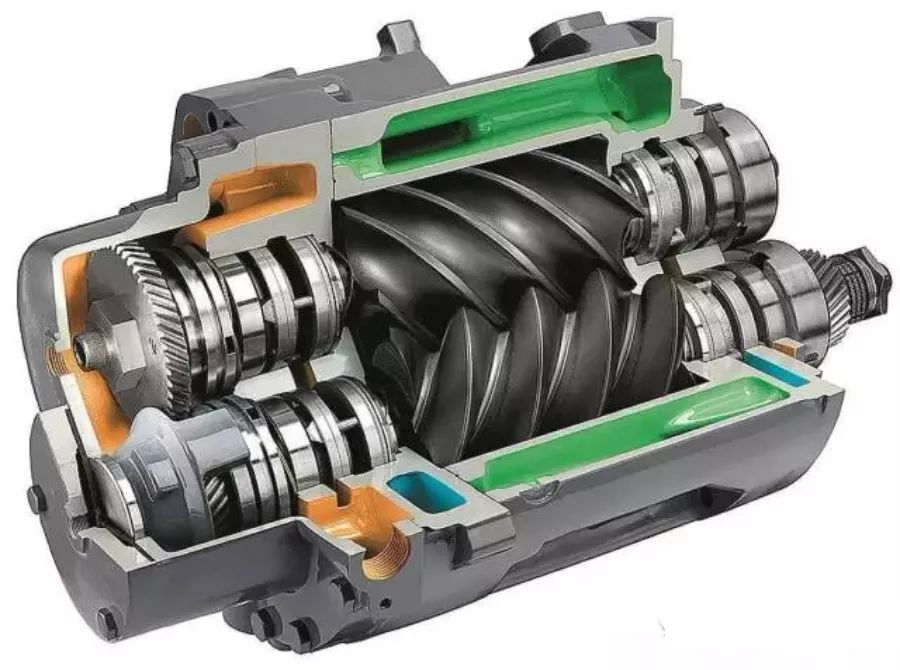

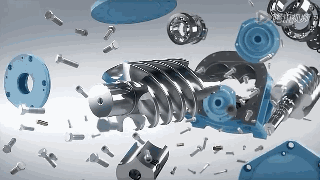

螺桿式壓縮機的工作原理螺桿式壓縮機的氣缸內安裝有一對相互嚙合的螺旋陰陽轉子。兩個轉子都有幾個凹齒，它們以相反的方向旋轉。轉子之間以及殼體與轉子之間的間隙約為5~10個螺紋。主轉子(也稱為公轉子或公轉子)由發動機或電動機驅動(大部分由電動機驅動)，而另一個轉子(也稱為母轉子或母轉子)由主轉子噴油形成的油膜或主轉子端和母轉子端的同步齒輪驅動。開車沒有金屬接觸(理論上)。轉子的長度和直徑?jīng)Q定了壓縮機的排量(流量)和壓力。轉子越長，壓力越高。轉子直徑越大，流量越大。
空壓機為美國首力公司生產的雙螺桿、低噪音、微油空壓機，型號為L(zhǎng)S32-450H WC，為除灰和熱機提供除灰、雜和儀表壓縮空氣。

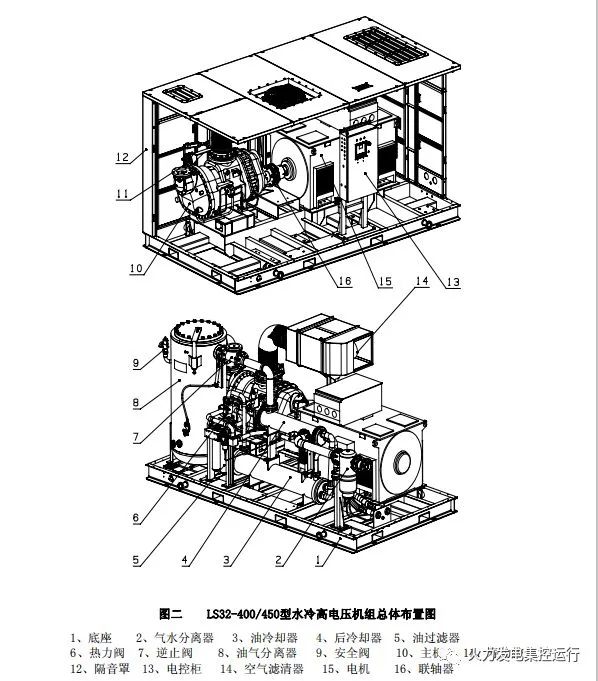

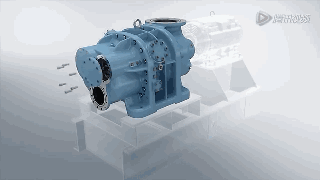

本機為低噪音固定式螺桿壓縮機，由、單級、噴油、水冷、電機驅動。機組主要由主機、、電機、、油氣分離器、、冷卻器、、控制系統、機組底座等部件組成，始終封閉在隔聲罩內。隔音罩——側面有一個電控柜。整機結構緊湊、，外形美觀、操作方便。
主機有一對精密加工的轉子，它們?cè)趬嚎s機機體內相互嚙合，其中陽轉子有四個齒，陰轉子有六個齒。電機通過彈性聯軸器驅動陽轉子，然后陽轉子帶動陰轉子一起高速旋轉。隨著齒間容積的不斷減小，從空氣過濾器中吸入的空氣被不斷壓縮以增加壓力。當齒間容積與壓縮機排氣口連通時，油氣混合物從排氣口排出，進入油氣分離器進行油氣分離。油氣分離后的氣體依次通過蝶閥、單向閥、后冷器和氣水分離器，排出機器外供用戶使用。分離出來的潤滑油沉降到油氣分離器的底部，在壓差的作用下被冷卻后返回主機的工作室循環使用。
吸氣系統主要由空氣過濾器、蝶閥和生活力控制組成。機組正常運行時，空氣從空氣過濾器的進氣口吸入，經過濾后，通過打開的進氣閥進入壓縮機的工作腔，由高速旋轉的母型、公型轉子壓縮增壓。當齒間容積與排氣口連通時，從壓縮機排氣口排出。
蝶閥的功能是控制進氣量。機組滿負荷運行時，蝶閥處于全開狀態。當用戶所需用氣量減少時，壽力控的調節機構控制蝶閥，使蝶閥開度減小，從而減少壓縮機的進氣量。當用戶停止用氣時，蝶閥關閉，停止進氣，壓縮機進入空載運行狀態。當用戶恢復用氣時，壽力控的調節機構又會控制蝶閥重新打開。蝶閥的作用是控制進氣。當機組滿負荷運行時，蝶閥完全打開。當用戶所需用氣量減少時，受壽力控制的調節機構控制蝶閥，使蝶閥開度減小，從而減少壓縮機的進氣量。當用戶停止用氣時，蝶閥關閉，進氣停止，壓縮機進入空載運行狀態。當用戶恢復用氣時，壽力控制的調節機構會控制蝶閥再次開啟。
排氣系統 排氣系統主要由油氣分離器、蝶閥、逆止閥、安全閥、放空閥，后冷卻器、氣水分離器和連接管路組成。
經油氣分離后的壓縮空氣通過蝶閥、逆止閥、后冷卻器和氣水分離器，然后排出機外，供客戶使用。在這里，蝶閥的作用相當于最小壓力閥。當油氣分離器中的壓力大于3.5bar時，蝶閥打開，機組向外供氣。氣水分離器的作用是將壓縮空氣中的冷凝水分離出來，并自動排出機外。氣水分離器下面設有手動排水閥（1/2″球閥）。自動排水閥一旦阻塞，操作人員可用手動 排水閥排水。當然，這是應急措施，操作人員應及時清洗自動排水閥，使氣水分離器恢復自動排水的功能。
壓縮機停機后，操作人員應打開手動排水閥排出積水，以避免氣水分離器內部腐蝕。位于油氣分離器右上方的蝶閥保證油氣分離器內的壓力不低于3.5bar，使?jié)櫥驮诠艿纼?nèi)正常流動。蝶閥右側的止回閥用于防止壓縮機空載或停機時管網中的氣體倒流。自動排氣閥位于油氣分離器的側面。當壓縮機卸載或停止時，排氣閥自動打開，釋放空氣并釋放壓力。
油氣分離器上有兩個安全閥。當分離器中的壓力超過設定值時，安全閥將自動打開，迅速放氣并釋放壓力，以確保機組的安全。機器還配有高壓停機開關。當油氣分離器中的壓力達到設定壓力時，它將自動停止。正常運行時，安全閥不會打開。油氣分離器油氣分離器由罐體和濾芯兩部分組成。有兩個濾芯，包括初級濾芯和次級濾芯。油氣分離器的功能體現在四個方面：
（1） 作為初級分離器。
來自主機的油氣混合物進入油氣分離器后，沿著濾芯外面的圓筒外壁高速旋轉，進行機械離心式分離并撞擊分離器內設置的壁面擋板，降低其流速，形成較大的油滴。由于油滴自身的重量，它們大部分沉降到分離器的底部。
（2） 作為壓縮機的儲油罐，儲存潤滑油。
（3） 進行精分離。罐體內裝有兩個濾芯——初級濾芯和二級濾芯。進入罐體內的油氣混合物經離心分離、撞擊分離后，再通過這兩道濾芯，作精細分離，把殘留在壓縮空氣中的少量潤滑油分離出來，并積聚在濾芯的底部。然后分別通過兩根回油管，回到主機進氣口，吸入工作腔。
（4） 穩壓作用。
由于油氣分離器罐本身儲存一定量的氣體，可有效地避免用戶管路中的壓力波動，從而起到穩定壓力的作用。
油管路系統油管路系統由主機、油氣分離器、熱力閥、油過濾器、油冷卻器及連接管路組成， 油氣分離器中的潤滑油經熱力閥進入油冷卻器，冷卻后的潤滑油經油過濾器進入主機工作腔，與吸入的空氣一起被壓縮，然后排出機體，進入油氣分離器，完成一個循環。
潤滑油的作用體現在三個方面：
（1） 冷卻。噴入機體內的潤滑油能吸收大量的空氣在壓縮過程中產生的熱量，從而起到冷卻的作用。
（2） 潤滑。潤滑油在兩轉子之間形成一層油膜，避免陰、陽轉子直接接觸，從而，避免轉子型面的磨損。此外，經內部油路到達各個潤滑點，潤滑軸承和齒輪。
（3） 密封。具有一定粘度的潤滑油可填補轉子與轉子之間，轉子與機殼之間的間隙，減少機體內部的泄漏損失，提高壓縮機的容積效率回油管上設有視油鏡，供操作人員觀察回油情況。壓縮機滿載時，應有較大流量。卸載時，流量很小，甚至沒有。若滿載時斷流或流量很小，應停機卸壓后清洗回油過濾器。
1.順序控制模式掛起——響應查詢命令，可以發回機組的狀態，參數信息：但不影響主機（計算機）的Start（起動），Stop（停機），Load（加載）和Unload（卸載）命令。遙控——響應查詢命令，可以發回機組的狀態，參數信息，但不影響主機（計算機）的Start（起動），Stop（停機），Load（加載）和Unload（卸載）命令。該狀態允許遙控輸入，輸出（Start/Stop，load/unload，master/local）。主從——響應所有命令。但是注意該狀態下，如果沒有收到主機發出的命令，從機不會啟動或加載。從機由主機來監控。順序時間——基本上每秒鐘發送一次狀態信息，根據順序時間對機組進行控制（啟動，加載或卸載）。通訊編號——基本上每秒鐘發送一次狀態信息，根據機組的編號（COM ID#）對機組進行控制（起動，加載或卸載）。MODBUS——采用MODBUS通訊用上位機進行控制時選擇此方式。
2.空壓機啟動前檢查
1、所有檢修工作結束，工作票全部收回并驗收合格，現場清潔無雜物，標志牌齊全。
2、投入開式冷卻水系統，檢查管道無泄漏，水壓在規定值(0.15～0.3MPa)。
3、檢查系統所有的溫度表、壓力表正常，進口冷卻水溫度不超過30‵，壓力不低于0.2MPa，冷卻水回路暢通檢查空壓機油池油位，不低于下刻度線。
4、檢查所有空壓機各連接件的結合與緊固情況正常。
5、檢查各種指示儀表完整、正常，指針回零。
6、檢查空壓機油管、空氣管及接合處無漏油現象。
7、檢查空壓機接線無松脫。
8、檢查空壓機電腦操作面板各參數顯示正常。
9、檢查壓縮空氣系統各閥門開關靈活，各閥門狀態正確。
10、檢查空壓機電源送上，控制面板指示燈指示正確，無報警，各參數設置正確。
11、空氣過濾器清潔，無滲漏油現象，油分離器罐安全閥校驗合格，外形完好；管道連接牢固，橡皮管無裂紋及老化；所有的測量元件接線牢固，無松動。
3.組合冷凍式干燥機檢查以下項目：
a) 檢查組合冷凍式干燥機電源已送上，停機指示燈亮；
b) 開啟組合冷凍式干燥機自動排水器、電子排水閥前手動門；
c) 檢查組合冷凍式干燥機冷卻水應暢通；
d) 檢查組合冷凍式干燥機自動排水器應無堵塞現象；
e) 檢查組合冷凍式干燥機面板上各儀表指示正確。
4.空壓機啟動空壓機的就地啟動：
a) 開啟空壓機出口手動門、儲氣罐進氣手動門、冷卻水進出口總門、空壓機冷卻水進口和出口手動門、關閉出口排空門、排污手動門以及儲氣罐排污門和除油過濾器排污門；
b）將組合式后處理裝置“本地/遠程”切至“本地”，點按“冷干機”,按下啟動按鈕，經過1min延時后，運行指示燈亮。
c）啟動再生式干燥器，首先檢查干燥器減壓閥后壓力高于0.5MPa，啟動干燥器，按下“A塔啟動”或者“B塔啟動”，系統自動按照預設程序運行。
d）調節冷卻水進水門維持冷媒高壓表指示在1.0～1.5MPa，如冷媒高壓表壓力過高，則開大冷卻水門，如冷媒高壓表壓力過低，則關小冷卻水門；當冷媒低壓達0.32MPa時，干燥機低壓保護動作跳閘。
5.空壓機運行維護
1、定期檢查空壓機壓力正常，壓縮空氣系統壓力正常。
2、定期巡檢濾網壓差，及時通知維護對壓差大濾網進行清理。
3、空壓機無螺絲松動或脫落現象。
4、空壓機內部無漏氣、漏油、漏水現象。
5、檢查空壓機冷卻水暢通，進口水溫不超過40℃，壓力不低于0.3MPa，冷卻水回路暢通。
6、空壓機主機頭振動不超過0.08mm，無異音，油位指示指針在“橙色”區域內，隔音罩頂部排風扇運轉正常；油管、水管和氣管路均無泄漏現象。
7、控制面板上指示燈指使正確，無報警，各參數顯示正常，能根據儲氣罐的壓力自動“加載”或“卸載”。
8、每2小時打開空壓機排污門以及各儲氣罐、除油過濾器排污門排污一次。
9、組合冷凍式干燥機運行正常。10、組合冷凍式干燥機自動排水器排放正常，每班對干燥機手動排污二次。
11、干燥塔工作壓力與管路壓力一致，再生壓力＜0.02MPa。12、空壓機運行中發現電動機軸承溫度升高或噪聲增大應立即關閉壓縮機。
13、系統正常運行時，不得將壓縮空氣不經組合冷凍式干燥機直接向系統供氣。
14、組合冷凍式干燥機進氣溫度不得超過45℃，進氣壓力≤1.0MPa。
15、組合冷凍式干燥機無負荷情況下不得長時間運行。
16、干燥塔在正常工作時的出口空氣壓力＞0.5MPa。
17、組合冷凍式干燥機在運行中若發現有金屬撞擊聲，應立即停止運行。
18、如果再生塔壓力超過極限值，應通知檢修更換消聲器芯。
19、干燥機運行中出現故障時，干燥機將自動停止運行，并發出報警信號。當故障消除后，必須將干燥機切至“手動”，并按下停止按鈕才能刪除故障信息，刪除故障信息后干燥機才能再次啟動。
6.空壓機聯鎖保護
1、空壓機主機頭排氣溫度≥107℃時，空壓機報警；超過113℃時，空壓機跳閘。
2、空壓機冷卻水出口溫度超過60℃，空壓機報警。
3、空壓機入口空氣過濾器濾網差壓超過0.05MPa，空壓機報警。
4、空壓機油氣分離器濾網差壓ΔP1達到0.07MPa，空壓機報警；潤滑油濾網差壓ΔP2達到0.14MPa，空壓機報警。
5、空壓機冷卻水壓力＜0.07MPa，空壓機跳閘。
